Aký je rozdiel medzi tromi rollmi a štvornásobnými doskovými doskovými strojmi?

Vo svete kovovej výroby je len málo strojov rovnako zásadné pre vytváranie valcovitých a kužeľových tvarov ako valcovanie dosiek . Tieto výkonné nástroje ohýbajú ploché listy kovu do kriviek, čím tvaleboia všetko od masívnych nádob na tlaku a veže veterných turbín až po architektonické prvky a priemyselné potrubie. Pri púšťach na cestu a vybrať si správne vybavenie pre obchod alebo projekt, najbežnejšou a najdôležitejšou otázkou je: mali by ste si vybrať valcovací stroj s tromi rollmi alebo štvornásobným doskou?

Toto nie je otázka, že človek je všeobecne „lepší“ ako druhý. Namiesto toho ide o pochopenie základných rozdielov v ich návrhu, prevádzke a schopnostiach, ktoré zodpovedajú správnemu stroju k konkrétnym požiadavkám práce. Výber závisí od faktorov, ako je objem výroby, požadovaná presnosť, typy materiálov a samozrejme rozpočet.

Tento článok poskytne podrobné, nezaujaté porovnanie strojov s tromi rollmi a štvorposchodovými doskami, ktoré rozdeľujú ich mechaniku, výhody, obmedzenia a ideálne aplikácie, ktoré vás posilnia znalosťami potrebnými na prijatie informovaného rozhodnutia.

Funkcia jadra: Ako funguje valcovanie dosiek

Pri najjednoduchšom valcovaní doštičiek zahŕňa elasticky a plasticky deformovanie kovového plechu okolo centrálnej osi. Stroj používa kombináciu sily a presne umiestnených roliek na uloženie konzistentného polomeru na obrobok. Počet kotúčov a ich konfigurácia priamo určujú, ako stroj spracováva kov, najmä na začiatku a na konci procesu ohýbania.

Tri-roll doska valcovanie: jednoduchosť a pevnosť

Konfigurácia troch roll je klasický časovo testovaný dizajn. Ako už názov napovedá, pozostáva z troch kotúčov: dvoch dolných roliek a jednej hornej rolky.

Existujú dva primárne podtypy trojrhových strojov:

Počiatočná štipka (valček na štipku): Toto je najbežnejší typ. Dva spodné rolky sú poháňané energiou a sú pripevnené na polohe. Horná rolka sa pohybuje vertikálne, aby vyvíjala tlak, a pritlačte plachtu na spodné rolky. Na spustenie ohybu musí byť kovový list ručne privádzaný do stroja, až kým nezasiahne zadnú zastávku. Horná rolka zostupuje, štipne plachtu a poháňané spodné rolky sa otáčajú, aby sa materiál pretiahol a ohýba ho oproti hornej rolke.

Typ pyramídy: V tomto staršom štýle sú rolky usporiadané v pyramídovom tvare. Horná rolka je vycentrovaná nad dvoma spodnými valcami. Všetky tri kotúče sa môžu pohybovať. Zatiaľ čo do značnej miery nahradené modernejšími dizajnmi, pyramídové stroje sú známe svojou schopnosťou zvládnuť veľmi silné platne.

Kľúčové výhody stroja s tromi rollmi:

Nižšia počiatočná investícia: Všeobecne platí, že stroje s tromi rollmi majú jednoduchší mechanický a hydraulický systém, vďaka čomu sú cenovo dostupnejšie na nákup. To je významná výhoda pre menšie obchody, startupy alebo operácie s nižším rozpočet na dosku .

Robustná konštrukcia: S menším počtom pohyblivých častí sú často postavené tak, aby boli mimoriadne robustné a sú vhodné pre valcovanie a veľmi sa ohýba hustá oceľová doska .

Jednoduchšia prevádzka a údržba: Riadiace systémy sú zvyčajne menej zložité a údržba môže byť jednoduchšia v dôsledku menej komplikovaného usporiadania komponentov.

Väčšia maximálna kapacita: V prípade danej ceny sa stroj s tromi rollmi často môže pochváliť vyššou kapacitou maximálnej hrúbky v porovnaní so štyrmi rollmi.

Kľúčové obmedzenia stroja s tromi rollmi:

Ploché konce (vyžaduje sa pred ohýbaním): Toto je najvýznamnejšia nevýhoda. Počiatočný dizajn štipky nemôže ohnúť vedúce a koncové okraje dosky bez sekundárnej operácie. Tieto nezdravé ploché úseky musia byť „vopred ohromené“ na tlačovej brzde alebo pomocou samotného valivého stroja v ťažkopádnom, viacstupňovom procese. To zvyšuje čas, vyžaduje mimoriadne zručnosti v prevádzkovaní a môže viesť k nezrovnalostiam.

Menšia presnosť: Dosiahnutie perfektného valca s konzistentným polomerom od okraja k okraju je náročnejšie a v dôsledku problému s plochým koncom závislý od operátora.

Nižšia účinnosť: Potreba predbežného ohýbania a manuálne kŕmenie materiálu robí celkový proces pomalší, čo je menej ideálne pre výroba kovu s veľkým množstvom prostredie.

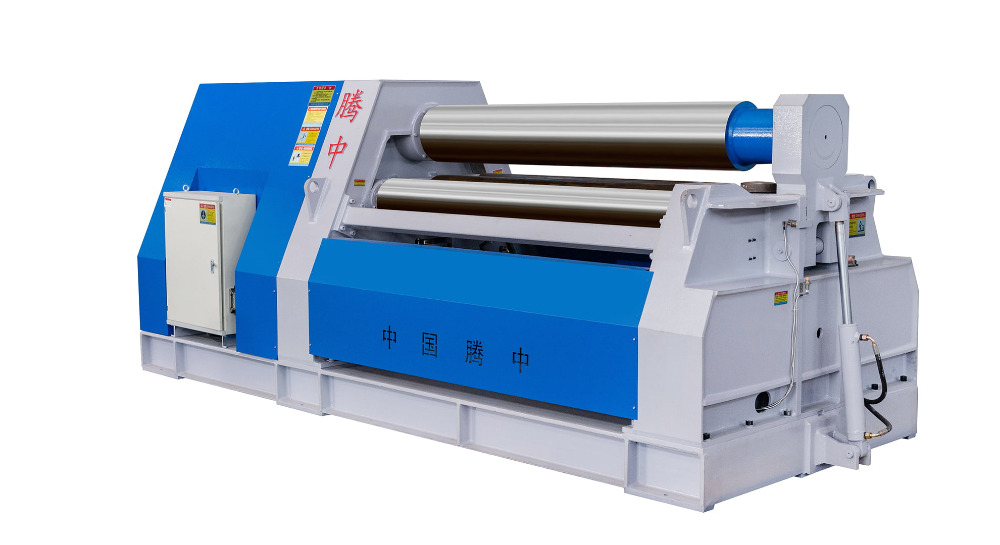

Štyri roll doska valcovanie: presnosť a účinnosť

Štyri roll stroj pridáva kritický štvrtý hod do rovnice. Zvyčajne obsahuje dve spodné kotúče a dve horné kotúče. Konfigurácia je navrhnutá na prekonanie primárneho obmedzenia konštrukcie troch roll.

V štaardnom nastavení štyroch roll:

Spodná zadná rolka je hlavnou rolkou.

Spodná predná rolka a horná zadná rolka sa môžu pohybovať vertikálne.

Horná predná rolka je často pevná alebo sa môže otáčať.

Revolučná výhoda: Eliminujúca byt končí

Geniálny stroj so štyrmi rollmi spočíva v jeho schopnosti uchopiť tanier zhora aj nižšie pred Začína sa proces ohybu. Takto to funguje:

Načítanie: Doska je vložená medzi spodné predné a horné zadné rolky.

Upínanie: Spodná predná rolka stúpa a horná zadná rolka zostupuje a pevne upustí doštičku. Nie je potrebné kŕmiť dosku na zadnú zastávku.

Predbežné ohýbanie hlavnej hrany: Pri zovretí doštičky zostupuje horná predná rolka, aby predohrala prednú hranu dosky oproti hlavne poháňanej spodnej zadnej rolke. Stáva sa to automaticky, hneď na začiatku cyklu.

Valcovanie: Akonáhle je hlavná hrana ohnutá, stroj pokračuje v plnom procese valcovania. Rolky sa otáčajú a dosku vytvárajú do valca.

Predbežné ohýbanie koncovej hrany: Keď je rolka takmer dokončená, stroj môže použiť rovnaké upínacie a ohybové akcie na predohrovanie koncovej hrany pred dokončením a uvoľnením časti.

Tento integrovaný proces je dôvod, prečo sú stroje so štyrmi rollmi synonymom valcovanie a Ohýbanie dosky CNC .

Kľúčové výhody stroja so štyrmi rollmi:

Žiadne ploché konce / integrované predbežné ohýbanie: Jediná najväčšia výhoda. Úplne eliminuje sekundárnu operáciu pred ohýbaním, čím šetrí obrovské množstvo času a práce.

Vynikajúca presnosť a konzistentnosť: Upínacia akcia poskytuje vynikajúcu kontrolu nad obrobkom, minimalizuje sklz a zaisťuje dokonale symetrický valec s konzistentným polomerom po celej svojej dĺžke. To je pre to kritické pre výroba priemyselného valca .

Zvýšená produktivita a automatizácia: Tento proces je rýchlejší, vyžaduje menej manuálneho zásah CNC riadiace systémy . Vďaka tomu je ideálny pre Automatizované formovanie kovu bunky.

Ľahšia prevádzka: Aj keď je samotný stroj zložitejší, skutočný proces valcovania je pre operátora často jednoduchší, čo si vyžaduje menej zručností na dosiahnutie dokonalých výsledkov. Funkcie kužeľ Funkcie sú tiež často ľahšie a presnejšie pri dizajne so štyrmi rollmi.

Vylepšená bezpečnosť: Prevádzkovateľ má menšiu interakciu s pohyblivou doskou, pretože je zovrel a riadil počas celého procesu.

Kľúčové obmedzenia stroja so štyrmi rollmi:

Vyššie počiatočné náklady: Pridaná zložitosť štvrtého rolu, jeho pohonného systému a sofistikovanejšie kontroly vedú k vyššej kúpnej cene.

Mierne nižšia maximálna kapacita: Pre stroj s podobnou fyzickou veľkosťou a nákladmi môže mať štyri voly mierne nižšiu maximálnu kapacitu hrúbky ako drsný trojrhový stroj, pretože určitá sila sa obchoduje kvôli zložitosti a presnosti.

Zvýšená zložitosť údržby: S viac pohybujúcimi sa časťami a pokročilou hydraulikou a elektronikou si údržba vyžaduje špecializovanejšie znalosti.

Porovnanie hlavnej hlavy: Súhrnná tabuľka

Výber správneho výberu pre vašu prevádzku

Rozhodnutie medzi strojom s tromi rollmi a štyrmi rollmi sa nakoniec scvrkáva na vaše konkrétne potreby.

Vyberte si valcovací stroj s tromi rollmi, ak:

Váš kovový výrobok je v prísnom rozpočte.

Vaša práca sa primárne zameriava valcovanie ťažkej dosky kde je extrémna hrúbka primárnym problémom, nie vysokohorský výstup.

Už máte schopnú tlačovú brzdu, ktorá dokáže zvládnuť operácie pred ohýbaním.

Vaše výrobné behy sú kratšie a vy môžete tolerovať viac času potrebného na predbežné ohýbanie.

Pracujete skôr na širokej škále jednorazových projektov ako na opakujúcich sa vysokohorských behoch.

Vyberte si valcovací stroj so štyrmi rollmi, ak:

Produktivita and účinnosť sú vaše najvyššie priority.

Vyžadujete vysokú presnosť a konzistentnú kvalitu pre každú časť, napríklad v výroba tlakových nádob or komerčné rúrkové valcovanie .

Chcete znížiť náklady na prácu a manuálne manipuláciu automatizáciou procesu ohybu.

Plánujete integrovať stroj do a CNC kovová výroba pracovný tok.

Vyššia počiatočná investícia môže byť odôvodnená rýchlejšou návratnosťou investícií (NI) prostredníctvom zvýšenej priepustnosti a nižších nákladov na pracovnú silu.

Záver

V diskusii medzi tromi rollmi a štvorprúdovými doskovými doskovými strojmi nie je priamy víťaz. Trojnásobný stroj zostáva stĺpom sily a cenovej dostupnosti, čo je perfektné pre mnoho obchodov s prácou, ktoré si cenia robustnosť a majú prostriedky na spracovanie svojich prevádzkových vtipov. Naopak, stroj so štyrmi rollmi je dôkazom modernej inžinierskej efektívnosti, ktorý je navrhnutý tak, aby maximalizoval výstup, presnosť a ziskovosť v náročných výrobných prostrediach.

Pochopenie základných mechanických rozdielov-najmä schopnosti štvorčlenného štvorkolky pripevniť a predohreť automaticky-je kľúčom k vyhodnoteniu ich hodnoty pre vašu hodnotu kovové stroje potreby. Starostlivým zvážením požiadaviek na projekt, objemom výroby a finančnými parametrami si môžete vybrať stroj, ktorý bude skutočne formovať budúcnosť vašich výrobných schopností.
