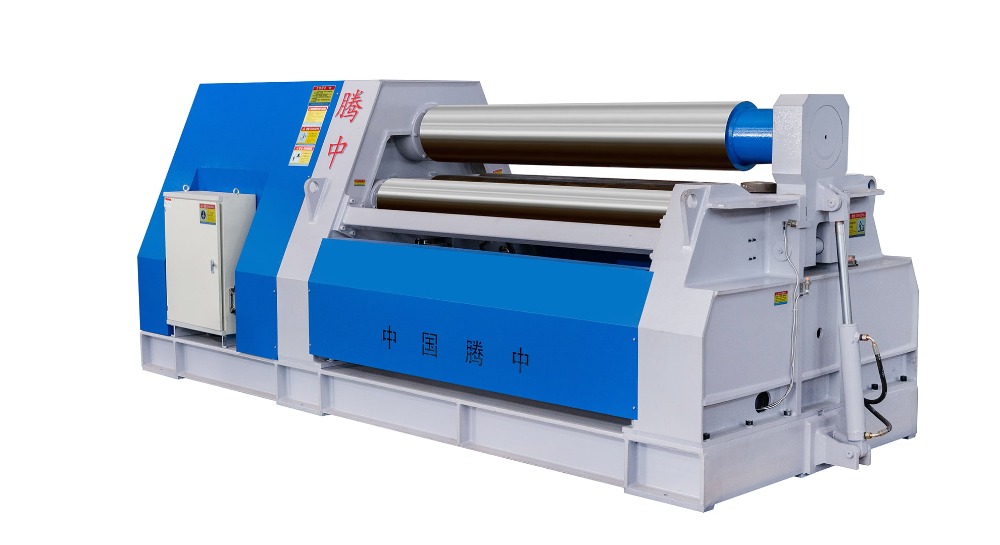

Stroj na valcovanie 4 valcov: Komplexný úvod

A 4 valcovací stroj , tiež známy ako štvorvalcový ohýbač plechov, je špecializovaný priemyselný nástroj určený na ohýbanie alebo valcovanie kovových plechov do rôznych tvarov, predovšetkým valcových alebo kužeľových tvarov. Funguje na základných princípoch deformácie materiálu a mechanickej manipulácie, vďaka čomu je nenahraditeľným pomocníkom v mnohých výrobných a výrobných procesoch.​

Štruktúra

Štvorvalcový valcovací stroj sa skladá hlavne z nasledujúcich kľúčových častí:​

Hydraulický polohovací valec: Zodpovedá za presné ovládanie pohybu a umiestňovania určitých komponentov, čím zabezpečuje presné nastavenie počas procesu valcovania.​

Ovládací panel: Slúži ako používateľské rozhranie, ktoré umožňuje zadávanie parametrov, ako je hrúbka plechu, šírka a požadovaný polomer ohybu. Taktiež monitoruje a riadi celkovú prevádzku stroja.​

Horný valec: Vo väčšine prípadov je horný valec hlavným hnacím valcom. Poskytuje primárnu silu na poháňanie kovovej dosky cez stroj. V niektorých modeloch zostáva fixovaná, zatiaľ čo v iných sa dá nastaviť vertikálne alebo horizontálne pre zložitejšie operácie ohýbania.

Bočné kotúče: Sú to dva menšie kotúče umiestnené na oboch stranách stroja. Hrajú kľúčovú úlohu pri vyvíjaní bočného tlaku na platňu, čo umožňuje vytváranie zakrivených tvarov. Bočné valce je možné nastaviť vo výške a polohe, aby ste mohli ovládať zakrivenie valcovaného plechu.​

Spodný valec: Dva väčšie spodné valčeky podporujú hmotnosť kovovej platne a pracujú v tandeme s horným valčekom na posúvaní platne cez stroj. Prispievajú tiež k počiatočnému zarovnaniu dosky pred začatím procesu ohýbania.​

Rám stroja: Robustný rám poskytuje konštrukčnú podporu pre všetky komponenty štvorvalcového valcovacieho stroja. Zvyčajne je vyrobený z vysoko pevnej ocele, aby odolal silám vznikajúcim počas procesu valcovania.​

Pracovný princíp

Príprava: Pred začatím procesu valcovania sa musí obsluha stroja uistiť, že kovová platňa je čistá, zbavená všetkých nečistôt alebo nečistôt, ktoré by mohli ovplyvniť kvalitu ohybu. Doska je potom správne zarovnaná a umiestnená medzi spodný a horný valec. Operátor tiež nastaví parametre stroja, ako je hrúbka plechu, šírka a požadovaný polomer ohybu, podľa špecifikácií konečného produktu.​

Počiatočné umiestnenie: Spodné valce stroja sú nastavené tak, aby rovnomerne podopierali hmotnosť dosky. Táto počiatočná podpora je rozhodujúca pre zabezpečenie hladkého pohybu dosky počas procesu valcovania. Horné valčeky sa zdvihnú do najvyššej polohy, čím sa vytvorí dostatočne veľká medzera, ktorá umožní ľahké vloženie kovovej platne.​

Vkladanie: Kovová platňa sa opatrne vloží medzi spodný a horný valec cez vstupnú medzeru stroja. Obsluha musí dbať na to, aby bola platňa vycentrovaná a dokonale zarovnaná s kotúčmi. Akékoľvek nesprávne zarovnanie v tejto fáze môže viesť k nerovnomernému ohýbaniu alebo chybám v konečnom produkte.​

Nastavenie: Keď je platňa na svojom mieste, operátor nastaví polohu spodných a horných valcov tak, aby zodpovedali požadovanému polomeru ohybu a zakriveniu. Toto nastavenie je kritickým krokom na dosiahnutie správneho polomeru ohybu bez toho, aby došlo k nadmernému namáhaniu alebo deformácii dosky. Presné nastavenia sa často vykonávajú pomocou ovládacieho panela, ktorý umožňuje jemné doladenie pozícií kotúča.​

Ohýbanie: Pri správne nastavených valcoch sú zapojené hydraulické alebo mechanické systémy stroja. Spodné valce sa začnú otáčať a poháňajú dosku dopredu. Súčasne horné valce vyvíjajú tlak smerom nadol na dosku. Keď sa doska pohybuje cez valce, podlieha plastickej deformácii, pričom sa postupne ohýba okolo spodných valcov, aby získala požadovaný zakrivený tvar.​

Progresívne ohýbanie: V mnohých prípadoch nie je proces ohýbania dokončený v jednom prechode. Keď sa doska naďalej pohybuje cez valce, operátor môže potrebovať vykonať ďalšie úpravy polohy horného a spodného valca, aby sa dosiahlo presné požadované zakrivenie a tvar. Tento progresívny prístup ohýbania, ktorý často zahŕňa viacero prechodov, pomáha zaistiť presnosť a minimalizovať napätie na plechu, čo vedie k vyššej kvalite konečného produktu.​

Výstup a odstránenie: Keď doska prejde cez všetky valce a dosiahne požadovaný tvar, opustí stroj na druhom konci. Operátor opatrne vyberie ohnutý plech zo stroja a proces valcovania je dokončený. Odstránená doska je potom pripravená na ďalšie spracovanie alebo montáž v závislosti od konkrétnych výrobných požiadaviek.​

Prevádzkové postupy

Nastavenie stroja: Pred použitím štvorvalcového valcovacieho stroja je nevyhnutné zabezpečiť, aby bol stroj správne zostavený a nakalibrovaný. To zahŕňa kontrolu hydraulických alebo mechanických systémov na prípadné netesnosti, poruchy alebo známky opotrebovania. Bezpečnostné mechanizmy, ako sú tlačidlá núdzového zastavenia a ochranné kryty, by sa tiež mali skontrolovať, aby sa zabezpečilo, že sú funkčné. Okrem toho je potrebné overiť zarovnanie valcov, aby sa zaručili presné výsledky ohýbania.​

Príprava plechu: Kovový plech, ktorý sa má zrolovať, musí byť dôkladne očistený, aby sa odstránili všetky nečistoty, hrdza alebo iné nečistoty. Tiež by sa mala skontrolovať správna veľkosť a prípadné chyby. Doska je potom správne umiestnená na ohýbanie, pričom sa berie do úvahy požadovaná orientácia a zarovnanie s valcami stroja.​

Nastavenie valca: Na základe požadovaného polomeru ohybu a zakrivenia operátor nastaví polohu spodného a horného valca. Toto nastavenie môže zahŕňať použitie manuálneho ovládania alebo spoliehanie sa na počítačom riadený systém stroja. Operátor by sa mal oboznámiť s návodom na obsluhu stroja alebo usmerneniami o konkrétnych postupoch nastavenia, pretože rôzne modely môžu mať mierne odlišné mechanizmy nastavenia.​

Vloženie dosky: Doska sa opatrne vloží do vstupnej štrbiny stroja, pričom sa zabezpečí, aby bola vycentrovaná a zarovnaná, ako je popísané v časti o princípe fungovania. Akékoľvek nesprávne zarovnanie v tejto fáze môže viesť k nerovnomernému ohýbaniu alebo iným problémom s kvalitou.​

Proces ohýbania: Na spustenie procesu ohýbania sa aktivujú hydraulické alebo mechanické systémy stroja. Operátor pozorne sleduje priebeh ohýbania a sleduje dosku, ako sa pohybuje cez valce. Počas tohto procesu môžu byť potrebné úpravy polôh rolovania na dosiahnutie požadovaného ohybu.​

Progresívne ohýbanie: Ak je na dosiahnutie požadovaného tvaru potrebných viacero prechodov, operátor tieto prechody vykoná a medzi každým prechodom upraví polohu valcov. Tento prístup krok za krokom umožňuje kontrolovanejší a presnejší proces ohýbania.​

Výstup a odstránenie: Po ohnutí dosky do požadovaného tvaru je dovolené opustiť stroj. Operátor opatrne vyberie ohnutý plech a skontroluje, či na ňom nie sú známky defektov, ako sú nerovnomerné ohyby, praskliny alebo iné nedokonalosti. Ak je to potrebné, doska môže byť podrobená ďalšiemu spracovaniu alebo prevalcovaniu, aby sa opravili prípadné problémy.​

Údržba stroja: Po dokončení procesu ohýbania je nevyhnutná bežná údržba stroja. To zahŕňa čistenie stroja, aby ste odstránili všetky kovové hobliny alebo nečistoty, ktoré sa mohli nahromadiť počas procesu valcovania. Pohyblivé časti, ako sú valce a hydraulické valce, by mali byť mazané, aby sa znížilo trenie a opotrebovanie. Akékoľvek známky opotrebovania alebo poškodenia, ako sú opotrebované ložiská alebo netesné hydraulické hadice, by sa mali okamžite odstrániť, aby sa zabezpečilo nepretržité správne fungovanie stroja.​

Výhody

Redukované predvalcovanie: V štvorvalcovom valcovacom stroji je materiál zovretý medzi dva centrálne valce, čo výrazne znižuje potrebu rozsiahleho predvalcovania. To nielen šetrí čas, ale tiež zlepšuje celkovú efektivitu procesu valcovania.​

Práca s jedným priechodom: Mnoho štvorvalcových valcovacích strojov je schopných vykonávať viacero operácií vrátane kvadratúry, predvalcovania, valcovania a uzatváracieho predvalcovania, to všetko v rámci jedného priechodu. Tento zjednodušený proces zjednodušuje výrobný pracovný tok a zvyšuje produktivitu.​

Horizontálne podávanie platní: Vďaka podpore spodného valca a bočného valca je možné platňu podávať do stroja horizontálne. Tento horizontálny spôsob podávania je pohodlnejší a stabilnejší, najmä pre väčšie a ťažšie taniere

Zarovnanie taniera: Poloha bočného valca umožňuje ľahké vyrovnanie taniera. To zaisťuje správne zarovnanie dosky pred začatím procesu valcovania, čo vedie k presnejším a konzistentnejším výsledkom ohýbania.

Menšie požiadavky na priestor v stroji: Keďže kvadratúru a valcovanie možno často vykonať v jednom kroku, priestor potrebný okolo stroja sa zmenšil. To je výhodné najmä vo výrobných zariadeniach, kde môže byť priestor obmedzený.​

Vysoká presnosť a kruhovitosť: Štvorvalcové valcovacie stroje, najmä tie s pokročilými riadiacimi systémami, môžu dosiahnuť vysokú úroveň presnosti a kruhovitosti vo valcovaných výrobkoch. Vďaka tomu sú ideálne pre aplikácie, kde sa vyžadujú prísne tolerancie, ako napríklad v leteckom a automobilovom priemysle.​

Všestrannosť: Tieto stroje dokážu spracovať širokú škálu hrúbok, šírok a materiálov dosiek, vďaka čomu sú veľmi univerzálne. Môžu byť použité na valcovanie rôznych tvarov, vrátane valcov, kužeľov a oblúkov, aby vyhovovali rôznym potrebám rôznych výrobných procesov.

Automatické funkcie: Niektoré moderné štvorvalcové valcovacie stroje sú vybavené automatickými funkciami vyrovnávania a upínania. Tieto vlastnosti zaisťujú, že doska zostane počas procesu valcovania na mieste, čím sa zabráni jej skĺznutiu alebo stekaniu, čo ďalej zlepšuje kvalitu hotového produktu.​

Bezpečnostné funkcie: Mnoho štvorvalcových valcovacích strojov je navrhnutých s bezpečnostnými funkciami, ako sú funkcie proti preťaženiu a hydraulické ochranné funkcie. Tieto funkcie pomáhajú chrániť stroj pred poškodením v dôsledku nadmerného zaťaženia a tiež chránia obsluhu pred potenciálnymi nehodami.​

Malý priemer kotúča: Štvorvalcové ohýbačky sú schopné valcovať valce s relatívne malými priemermi. V niektorých prípadoch môžu valcovať valce, ktorých priemer je menší ako 1,1-násobok priemeru horného valca, čo poskytuje väčšiu flexibilitu pri výrobe komponentov s malým priemerom.​

Aplikácie

Štvorvalcový valcovací stroj nachádza široké uplatnenie v širokej škále priemyselných odvetví:​

Výroba tlakových nádob: Pri výrobe tlakových nádob, ako sú kotly a zásobníky, sa používajú štvorvalcové valcovacie stroje na tvarovanie valcových a kužeľových častí nádob. Vďaka vysokej presnosti a schopnosti manipulovať s hrubými plechmi sú vhodné pre túto kritickú aplikáciu.​

Výroba oceľových konštrukcií: Na výrobu oceľových konštrukcií, ako sú konštrukcie používané v budovách, mostoch a priemyselných zariadeniach, sa štvorvalcové valcovacie stroje používajú na ohýbanie a tvarovanie oceľových plechov do rôznych komponentov. Všestrannosť týchto strojov umožňuje vytváranie zložitých tvarov požadovaných v moderných oceľových konštrukciách.​

Automobilový priemysel: V automobilovom sektore sa štvorvalcové valcovacie stroje používajú na výrobu dielov, ako sú výfukové potrubia, palivové nádrže a panely karosérie. Schopnosť dosiahnuť vysokú presnosť a stálu kvalitu je pri výrobe automobilov rozhodujúca.​

Letectvo a letectvo: Kozmický a letecký priemysel vyžaduje komponenty s extrémne úzkymi toleranciami. Štvorvalcové valcovacie stroje sa používajú na výrobu dielov, ako sú časti trupu lietadiel, súčasti motorov a konštrukcie krídel. Vysoko presné schopnosti týchto strojov sú nevyhnutné pre splnenie prísnych kvalitatívnych požiadaviek leteckého priemyslu.​

Železničná doprava: Pri výrobe vlakov a vozňov metra sa používajú štvorvalcové valcovacie stroje na vytváranie plášťov karosérií a iných konštrukčných komponentov. Schopnosť zvládnuť veľkosériovú výrobu a udržiavať vysokú kvalitu je v tomto odvetví dôležitá.​

Výroba výťahov: Na výrobu výťahových kabín a šácht sa používajú štvorvalcové valcovacie stroje na ohýbanie a tvarovanie kovových dosiek. Presné možnosti ohýbania zaisťujú správne prispôsobenie a hladkú prevádzku komponentov výťahu.​

Mostné inžinierstvo: Pri stavbe mostov sa na výrobu zakrivených a skosených komponentov mostnej konštrukcie používajú štvorvalcové valcovacie stroje. Schopnosť pracovať s doskami veľkých rozmerov a dosahovať presné ohyby je životne dôležitá pre zabezpečenie štrukturálnej integrity mosta.​

Štadiónový a architektonický dizajn: Pri stavbe štadiónov a iných unikátnych architektonických stavieb sa používajú štvorvalcové valcovacie stroje na vytvorenie zakrivených a tvarovaných kovových prvkov, ktoré dodávajú týmto budovám ich charakteristický 外观. Všestrannosť strojov umožňuje architektom realizovať ich kreatívne návrhy.​

Všeobecná výroba: Štvorvalcové valcovacie stroje sú tiež široko používané vo všeobecných výrobných procesoch, ako je výroba kovového nábytku, priemyselných zariadení a poľnohospodárskych strojov. Môžu byť použité na vytváranie rôznych zakrivených a tvarovaných komponentov pre tieto produkty.​

Na záver, 4-valcový valcovací stroj je vysoko všestranný a efektívny priemyselný nástroj, ktorý hrá kľúčovú úlohu v mnohých výrobných a výrobných procesoch. Jeho jedinečná štruktúra, pracovný princíp a výhody z neho robia nevyhnutnú výhodu v odvetviach, kde sa vyžaduje presnosť, efektívnosť a všestrannosť.
